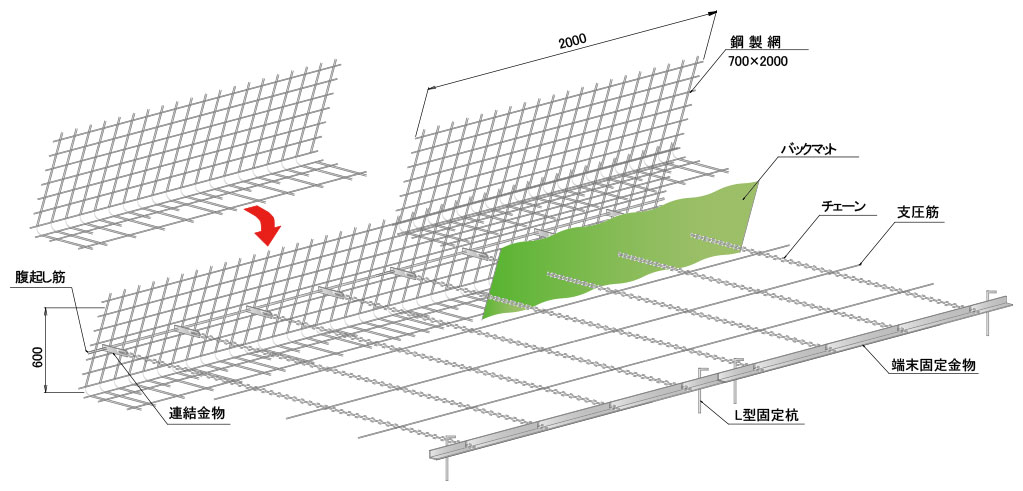

壁面構造NETIS登録No.KK-120014-A

網型壁面材はＪＩＳ規格鉄筋を使用しており、工場製作により高品質な擁壁を提供します。

標準鋼製網サイズ（700×2000）1枚1.2㎡

縦D10mm

横φ6mm

網目100mm×100mm

16.8kg

壁面材は溶融亜鉛めっき（HDZ50）処理加工

網型の特徴

独自の構造と豊かな緑で補強土壁を築く

• 斜体材が不要


  特許第3974753号
• 1分～ 5分壁に対応

• 天端処理は現地で容易に施工可能

• 緑化仕様


道路／土地造成／施設整備

網型の施工手順

1. 最下段鋼製網設置

2. バックマット取付け

3. １層目盛土転圧

4. 壁面付近の転圧

   （斜体材が無いため可能）
5. 腹起し筋 連結金物取付け

6. チェーンマット敷設

7. ２層目盛土転圧

8. ２段目鋼製網取付 以降繰返し作業


   ※盛土締固め試験を実施し（500㎥に1回程度）、盛土材の締固め密度が確保されていることを確認する

網型の施工実績

実績1 和歌山県田辺市

実績2 新潟県魚沼郡湯沢町

実績3 和歌山県西牟婁郡すさみ町

実績4 奈良県五條市西吉野町

実績5 高知県土佐郡土佐町

実績6 奈良県吉野郡十津川村
